نام: | دریچه دروازه فولاد ضد زنگ فولاد جعلی | رسانه ها: | اولی ، گاز ، آب |
---|---|---|---|
استاندارد: | API602 / BS5352 / GOST / JIS / DIN / ISO | فشار: | 150LB-800LB ، 1500LB ، 2500LB |
قدرت: | دستی ، پنوماتیک ، برقی ، برقی | دمای رسانه: | دمای متوسط ، دمای نرمال ، دمای بالا ، -65 درجه فارنهایت تا 450 درجه فارنهایت (-54 ℃ تا 232 ℃) |
اندازه: | 1/4 "-4" ، DN8-DN100 |

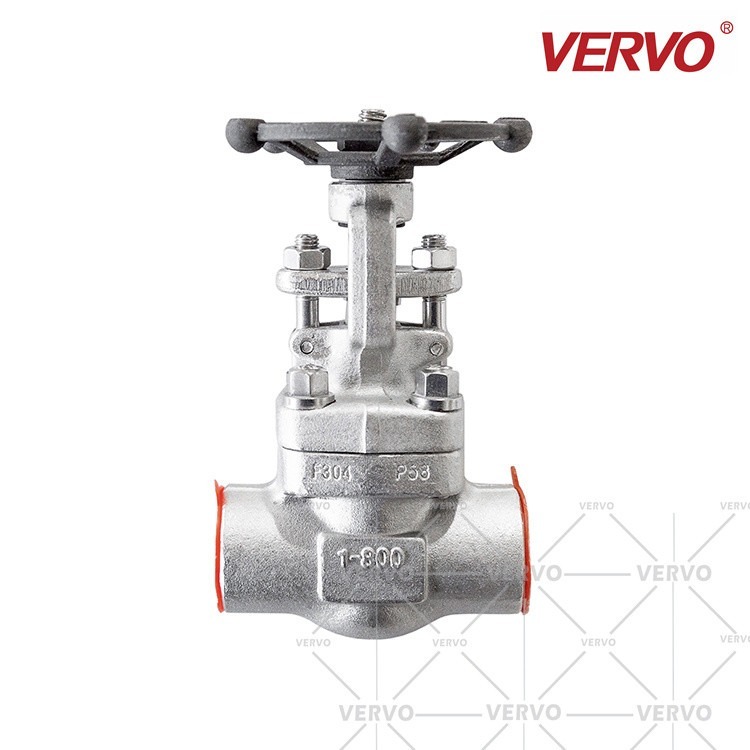

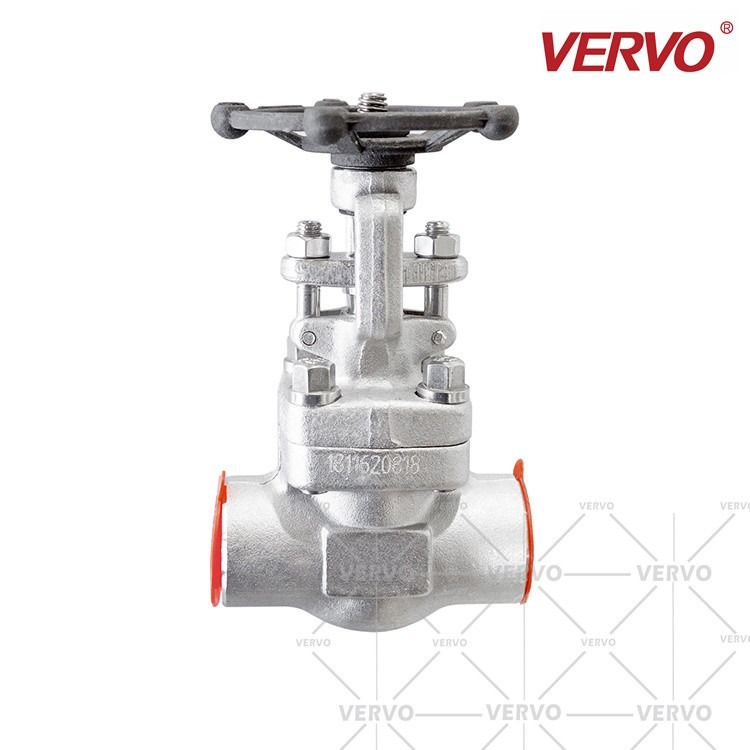

سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ سوپاپ فولادی ضد زنگ 1 سوپاپ دروازه اینچ A182 F304 BB
جزئیات سریع
شماره مدل | Z61Y-800LB-DN25 |
مورد | شیر دروازه فولاد ضد زنگ فولاد جعلی |
صدور گواهینامه | ISO9001 ، ISO14001 ، ISO18001 ، TS ، CE ، API |
فرم اتصال | جوشکاری سوکت |
جنس بدنه | فولاد جعلی ASTM A182 F304 |
هدف | قابل استفاده برای صنایع مختلف |
درجه حرارت | -29-300 |
شیر دروازه فولادی کربن جعلی
1/2 ″ -4
150 تا 2500 پوند
طراحی اولیه: API 602 ، BS5352 ، ANSI B16.34
آزمایش و بازرسی: API 598
ویژگی های طراحی
مشخصات فنی
ویژگی های اختیاری
ویژگی ها و مزایا
دو نوع:
valve این سوپاپ با بدنه کشیده یا بدنه تقویت شده یکپارچه (IREB) موجود است.
val شیرهای دروازه بدنه دارای اتصال جوش داده شده یا رزوه دار هستند و برای ضربه زدن به مخازن تحت فشار و خطوط هد برای دریچه ها ، تخلیه ها یا خطوط برخاست و ابزار دقیق استفاده می شوند.
● همچنین موجود است: مجموعه های گسترده بدن برای دریچه ها ، تخلیه ها و دریچه های ریشه ابزار.
CL800 | بولت بولت (BB)/جوش سرپوش (WB) ، کاهش پورت (RP)/پورت کامل (FP) ، پیچ خارج و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (SW) ، جوش باسن (BW) ، |
|||||||
اندازه (NPS) | RP | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
رو در رو | ل | 79 | 92 | 111 | 120 | 120 | 140 | 178 |
قطر چرخ دستی | W | 100 | 100 | 125 | 160 | 160 | 180 | 200 |
ارتفاع | ح | 165 | 169 | 207 | 230 | 249 | 283 | 333 |
قطر بندر جریان | د | 10.3 | 13.5 | 18 | 23 | 29 | 36 | 45 |
وزن (کیلوگرم) | بی بی | 2.2 | 2.4 | 4.1 | 5.5 | 7.5 | 10 | 19 |
WB | 2.1 | 2.3 | 4 | 5.5 | 7.3 | 9.5 | 18.5 | |
CL900 ~ CL1500 | بولت پیچ (BB)/ جوش جوش (WB) ، کاهش پورت (RP)/ پورت کامل (FP) ، پیچ خارج و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (SW) ، جوش باسن (BW) |
|||||||
اندازه (NPS) | RP | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
رو در رو | ل | 92 | 111 | 120 | 120 | 140 | 178 | |
قطر چرخ دستی | W | 100 | 125 | 160 | 160 | 180 | 200 | |
ارتفاع | ح | 169 | 207 | 230 | 249 | 283 | 333 | |
قطر بندر جریان | د | 10.3 | 13.5 | 18 | 23 | 29 | 36 | |
وزن (کیلوگرم) | بی بی | 2.4 | 4.1 | 6.2 | 6.2 | 8.7 | 12.5 | |
WB | 2.2 | 4 | 6 | 6 | 8.5 | 12 | ||
CL2500 | سرپوش جوش (WB) ، کاهش پورت (RP)/پورت کامل (FP) ، پیچ خارج و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (SW) ، جوش باسن (BW) |
|||||||
اندازه (NPS) |
RP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
رو در رو | ل | 120 | 120 | 120 | 140 | 178 | 178 | |
قطر چرخ دستی | W | 160 | 160 | 160 | 180 | 200 | 200 | |
ارتفاع | ح | 230 | 235 | 249 | 283 | 333 | 333 | |
قطر بندر جریان | د | 10.3 | 13.5 | 18 | 23 | 29 | 36 | |
وزن (کیلوگرم) |
WB | 6.5 | 6.5 | 6.5 | 9 | 13 | 13 |
