| محل منبع: | لیشوی ، ژجیانگ |
|---|---|
| نام تجاری: | VERVO |
| گواهی: | API/ISO/CE |
| شماره مدل: | Q47F-DN900-600LB |
| مقدار حداقل تعداد سفارش: | 1 |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 30 |
| شرایط پرداخت: | T / T ، L / C ، D / P ، Western Union |
| قابلیت ارائه: | 400000 |
| استاندارد طراحی: | API 6D | جنس بدنه:: | ASTM A216 WCB |
|---|---|---|---|
| قطر اسمی: | 36 اینچ/900MM/DN900 | فشار: | 600 پوند |
| پایان اتصال: | RTJ FLANGE | رو در رو: | ASME B16.10 |
| آزمایش و بازرسی: | API 598 | ||
| برجسته: | شیر توپی Trunnion Worm,Rtj Trunnion Ball Valve,600Lb Trunnion Ball Valve |
||

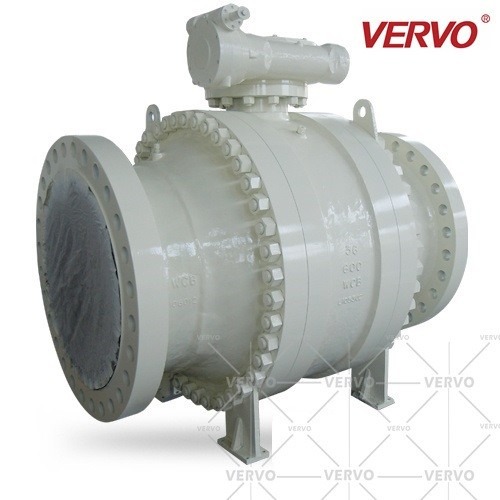

36 Trunnion Ball Valve A216 WCB 600 LB RTJ API 6D FULL BORE
شیرهای توپی VERVO در 2 ورودی جانبی PC ، 3 ورودی جانبی PC ، بدنه جوش داده شده و طراحی ورودی بالا در طیف گسترده ای از کربن ، فولاد ضد زنگ ، فولاد ضد زنگ دوبلکس ، آلیاژ و سایر مواد خاص ارائه می شود.شیرهای توپی VERVO مطابق با API 6D Design ساخته شده و در برابر API 6FA و API 607 Standard تست شده است.
مهر و موم اضطراری
برای سوپاپ توپی نصب شده با اندازه NPS 6 (DN 150) و بالاتر ، برای تزریق درزگیر روی ساقه و نشیمنگاه و در اندازه های NPS 5 (DN125) و پایین روی حفره بدن ، وسایل تزریق وجود دارد.در صورت خرابی مهر و موم های انجام نشده ، می توان با تزریق سیلانت ها به مهر موقت اضطراری موقت دست یافت.
آنتی استاتیک
از آنجا که توپ و ساقه در یک شیر توپی بر روی قطعات غیر فلزی ، یعنی مهر و موم صندلی و مهر و موم ساقه معلق است ، این احتمال وجود دارد که یک بار استاتیک روی ساقه ساقه ایجاد شود ، مکانیکی (فنر و توپ فلزی آنتی استاتیک) در طراحی به منظور حفظ تماس فلز به فلز بین توپ/ساقه چرخان و بدنه دریچه معرفی شده است که هرگونه بار به بدنه سوپاپ وارد می کند.
بلوک اثبات ساقه
ساقه سوپاپ با یک شانه در انتهای پایین ساخته شده است.این محفظه به طور ایمن در جعبه چوب نگه داشته می شود تا از این که ساقه تحت شرایط عملیاتی خاصی به طور تصادفی بیرون بیاورد ، محافظت شود.طرح های دیگر در صورت درخواست موجود است.
جنس بدنه: موجود جعلی (A105، A182 F304، F304L، F316، F316L، F51، F53، A350 LF2، LF3، LF5،) Casting (A216 WCB، A351 CF3، CF8، CF3M، CF8M، A995 4A، 5A ، LCC ، LC2) Monel ، Inconel ، Hastelloy
قطر نرمال:
اندازه ها: NPS 2 تا NPS 48
کلاس: 150 تا 2500
پایان اتصال: BW ، Flanged.
محدوده فشار: 150 پوند ~ 250 پوند (PN16 ~ PN420).
عملکرد: اهرم ، گیربکس ، برقی ، پنوماتیک ، الکترو هیدرولیک ، محرک گاز روی روغن.
دمای کار: -46 ℃ ~+200.
ویژگی های طراحی
سوراخ کامل یا کاهش یافته
RF ، RTJ ، BW یا PE
ورودی جانبی ، ورودی بالا یا طراحی بدنه جوش داده شده
Double Block & Bleed (DBB) ، Double Isolation & Bleed (DIB)
تزریق فوری صندلی و ساقه
دستگاه آنتی استاتیک
استاندارد طراحی
طراحی و ساخت مطابق API 6D ، API 608 ، ISO 17292
رو در رو مطابق API 6D ، ASME B16.10
پایان اتصال مطابق ASME B16.5 ، ASME B16.47 ، MSS SP-44 (فقط NPS 22)
آزمایش و بازرسی مطابق API 6D ، API 598
طراحی ایمن در برابر آتش مطابق API 6FA ، API 607
همچنین در هر NACE MR-0175 ، NACE MR-0103 ، ISO 15848 موجود است
ASME CLASS 600 (PN 100) FULL BORE
|
اندازه در/میلی متر |
د |
D1 |
ال | ریخته گری | آهنگری | وزن | |||||||
| RF | RTJ | BW | آ | ب | ج | آ | ب | ج |
RF/RTJ (پوند/کیلوگرم) |
BW (پوند/کیلوگرم) |
|||
|
2 50 |
1.93 49 |
1.93 49 |
11.5 292 |
11.63 295 |
11.5 292 |
3.7 95 |
5.7 145 |
6.5 165 |
3.3 83 |
5 126 |
6.5 165 |
62 28 |
57 26 |
|
2 65 |
2.44 62 |
2.44 62 |
13 330 |
13.13 333 |
13 330 |
3.9 100 |
6.3 160 |
7.7 195 |
3.7 95 |
5.9 150 |
7.4 188 |
119 54 |
106 48 |
|
3 80 |
2.94 74 |
2.94 74 |
14 356 |
14.13 359 |
14 356 |
5 128 |
7.2 184 |
8.3 210 |
4.6 117 |
6.1 155 |
8.3 210 |
165 75 |
159 72 |
|
4 100 |
3.94 100 |
3.94 100 |
17 432 |
17.13 435 |
17 432 |
5.8 148 |
8.2 209 |
11.6 295 |
5.4 138 |
7 177 |
10.8 275 |
242 110 |
209 95 |
|
5 125 |
5 127 |
5 125 |
20 508 |
2012 511 |
20 508 |
6.7 170 |
8.2 208 |
13.4 340 |
6.5 165 |
8 202 |
13 330 |
407 185 |
352 160 |
|
6 150 |
5.94 150 |
5.94 150 |
22 559 |
22.13 562 |
22 559 |
7.7 195 |
9.8 250 |
14 355 |
7 178 |
9 228 |
14 355 |
551 250 |
511 232 |
|
8 200 |
7.91 201 |
7.91 201 |
26 660 |
26.13 663 |
26 660 |
9.6 245 |
11.1 283 |
16.5 420 |
9.6 245 |
10.5 267 |
16.5 420 |
914 415 |
727 330 |
|
10 250 |
9.92 252 |
9.92 252 |
31 787 |
31.13 790 |
31 787 |
11.4 290 |
12.6 320 |
20 510 |
11.9 302 |
12.3 312 |
20 510 |
1652 750 |
1564 710 |
|
12 300 |
11.94 303 |
11.94 303 |
33 838 |
33.13 841 |
33 635 |
14.2 360 |
15.3 390 |
22.8 580 |
13.8 350 |
14.5 368 |
22.6 573 |
2024 919 |
1808 820 |
|
14 350 |
13.19 334 |
13.19 334 |
35 889 |
35.12 891 |
35 889 |
15.6 395 |
16.1 410 |
25 635 |
15 380 |
15.6 396 |
24.8 630 |
2863 1300 |
2445 1110 |
|
16 400 |
15.19 385 |
15.19 385 |
39 991 |
39.13 994 |
39 991 |
16.7 425 |
17.2 436 |
28.3 720 |
17.3 440 |
17.5 444 |
16.7 423 |
3722 1690 |
33304 1500 |
|
18 450 |
17.19 436 |
17.19 435 |
43 1092 |
43.13 1095 |
430 1092 |
19.3 490 |
20.3 515 |
32.3 820 |
18.9 480 |
20 510 |
31.9 810 |
5176 2350 |
4670 2120 |
|
20 500 |
19.17 487 |
19.17 487 |
47 1194 |
47.25 1200 |
47 1194 |
22.6 575 |
22.7 576 |
36.2 920 |
20.6 522 |
20.7 525 |
34.4 875 |
6500 2950 |
6013 2730 |
|
22 550 |
21.19 538 |
21.19 538 |
51 1295 |
51.38 1305 |
51 1295 |
20.5 520 |
22 560 |
37.8 960 |
20.3 515 |
26.7 550 |
37.4 950 |
6938 3150 |
6432 2920 |
|
24 600 |
23.19 589 |
23.19 589 |
55 1397 |
55.38 1407 |
55 1397 |
23.8 605 |
25.2 640 |
41 1043 |
24.4 619 |
25.2 641 |
41.3 1050 |
10573 4800 |
9692 4400 |
|
26 650 |
24.94 633 |
24.94 633 |
57 1448 |
57.5 1461 |
57 1448 |
25.6 650 |
26.4 670 |
43.9 1115 |
25.5 640 |
26.2 665 |
43.3 1100 |
11718 5320 |
10683 4850 |
|
28 700 |
26.94 684 |
26.94 684 |
61 1549 |
61.5 1562 |
61 1594 |
26.8 680 |
23.3 720 |
48 1220 |
26.6 675 |
28.1 715 |
47.6 1210 |
17400 7900 |
16410 7450 |
|
30 750 |
28.94 735 |
28.94 735 |
65 1651 |
65.5 1664 |
65 1651 |
29.9 760 |
30.6 777 |
51.8 1315 |
29.1 740 |
30.6 776 |
51 1295 |
19600 8900 |
18612 8450 |
|
32 800 |
30.69 779 |
30.69 779 |
70 1778 |
70 1778 |
70.63 1794 |
31.1 790 |
31.5 790 |
55.5 1410 |
30.9 785 |
31.3 794 |
53.9 1370 |
20240 9200 |
18260 8300 |
|
34 850 |
32.69 830 |
32.69 830 |
76 1930 |
76.61 1946 |
76 1930 |
33.1 840 |
33.9 860 |
56.3 1480 |
32.7 830 |
33.5 850 |
57.5 1460 |
29295 13300 |
25300 11500 |
|
36 900 |
34.41 874 |
34.41 874 |
82 2083 |
82.63 2099 |
82 2083 |
35 890 |
36.6 930 |
60.9 1546 |
35.4 900 |
36.2 920 |
60.9 1548 |
30176 13700 |
27533 12500 |
|
40 1000 |
38.44 976 |
38.44 976 |
80.71 2050 |
(1) |
80.71 2050 |
37.8 960 |
38 965 |
65.6 1665 |
37.4 950 |
37.6 955 |
65.2 1655 |
31460 14300 |
29172 13260 |
|
42 1050 |
40.19 1020 |
40.19 1020 |
82.68 2100 |
(1) |
82.68 2100 |
40.9 1040 |
41.7 1060 |
72.8 1850 |
40.6 1030 |
41.3 1050 |
71.7 1820 |
36080 16400 |
33660 15300 |
|
48 1200 |
45.94 1166 |
45.94 1166 |
94.49 2400 |
(1) |
94.49 2400 |
46.9 1190 |
46.3 1175 |
78.3 1990 |
46.5 1180 |
45.9 1165 |
77.6 1970 |
49940 22700 |
46200 21000 |
|
56 1400 |
53.56 1360 |
53.56 1360 |
106.3 2700 |
(1) |
106.3 2700 |
54.5 1385 |
54.3 1380 |
93.5 2375 |
54.2 1376 |
53.5 1360 |
92.6 2352 |
81400 37000 |
30800 14000 |
ASME CLASS 600 (PN 100) BORE را کاهش دهید
|
اندازه در/میلی متر |
د |
D1 |
ال | ریخته گری | آهنگری | وزن | |||||||
| RF | RTJ | BW | آ | ب | ج | آ | ب | ج |
RF/RTJ (پوند/کیلوگرم) |
BW (پوند/کیلوگرم) |
|||
|
2x1 50x40 |
1.93 49 |
1.5 38 |
11.5 292 |
11.62 295 |
11.5 292 |
3.7 94 |
5.28 134 |
6.5 165 |
3.3 83 |
4.5 115 |
6.5 165 |
53 24 |
46 21 |
|
2 ½x2 65x50 |
2.44 62 |
1.93 49 |
13 330 |
13.13 333 |
13 330 |
3.7 95 |
5.7 145 |
7.5 190 |
3.3 83 |
5 126 |
7.5 190 |
95 43 |
64 29 |
|
3x2 80x50 |
2.94 74 |
1.93 49 |
14 356 |
14.13 359 |
14 356 |
3.7 95 |
5.7 145 |
8.3 210 |
3.3 83 |
5 126 |
8.3 210 |
93 42 |
86 39 |
|
4x3 100x80 |
3.94 100 |
2.94 74 |
17 432 |
17.13 435 |
17 432 |
5.4 138 |
7.2 184 |
10.8 275 |
5.5 138 |
6.1 155 |
10.8 275 |
187 85 |
150 68 |
|
6x4 150x100 |
5.94 150 |
3.94 100 |
22 559 |
22.13 562 |
22 559 |
7 178 |
8.2 208 |
14 355 |
7 178 |
7 177 |
14 355 |
330 150 |
187 85 |
|
8x6 200x150 |
7.94 201 |
5.94 150 |
26 660 |
26.13 663 |
26 660 |
8.3 210 |
9.8 250 |
16.5 420 |
8.3 210 |
9 228 |
16.5 420 |
638 290 |
528 240 |
|
10x8 200x250 |
9.94 252 |
7.94 201 |
31 787 |
31.13 790 |
31 787 |
9.6 245 |
11.1 283 |
20 510 |
9.6 245 |
10.5 267 |
20 510 |
1256 570 |
1167 530 |
|
12x10 300x250 |
11.94 303 |
9.94 252 |
33 838 |
33.13 841 |
33 838 |
11.4 290 |
12.6 320 |
22 560 |
11.9 302 |
12.3 312 |
22 560 |
1762 800 |
1608 730 |
|
14x10 350x250 |
13.19 334 |
9.94 252 |
35 889 |
35.13 892 |
35 889 |
11.4 290 |
12.6 320 |
23.8 605 |
11.9 302 |
12.3 312 |
23.8 605 |
2489 1130 |
2247 1020 |
|
16x12 400x300 |
15.19 385 |
11.94 303 |
39 991 |
39.13 994 |
39 991 |
14.1 360 |
15.4 390 |
27 685 |
13.8 350 |
14.5 368 |
27 685 |
3414 1550 |
2930 1330 |
|
18x14 450x350 |
17.19 436 |
13.19 334 |
43 1092 |
43.13 1095 |
43 1092 |
15.6 395 |
16.1 410 |
29.3 745 |
15.2 385 |
15.6 396 |
29.3 745 |
4405 2000 |
3965 1800 |
|
20x16 500x400 |
19.19 487 |
15.19 385 |
47 1194 |
47.25 1200 |
47 1194 |
16.7 425 |
17.2 436 |
32 815 |
17.3 440 |
17.5 444 |
32.1 815 |
5727 2600 |
5286 2400 |
|
20 * 24 600x500 |
23.19 589 |
19.19 487 |
55 1397 |
55.38 1407 |
55 1397 |
22.6 575 |
22.7 576 |
37 940 |
20.6 522 |
20.7 525 |
37 940 |
6500 3950 |
7819 3550 |
|
30x24 600x750 |
28.94 735 |
23.19 589 |
61 1651 |
65.5 1664 |
65 1651 |
23.8 605 |
25.2 640 |
42.9 1090 |
24.4 619 |
25.2 641 |
42.9 1090 |
18722 8500 |
17621 8000 |
|
36x30 900x750 |
34.41 874 |
28.94 735 |
82 2083 |
82.63 2099 |
82 2083 |
35 890 |
36.6 930 |
60.9 1546 |
35.4 900 |
36.2 920 |
60.9 1548 |
23965 10880 |
20925 9500 |
(1) برای اطلاعات بیشتر با نماینده فروش ما تماس بگیرید.
