نام: | شیر فلزی جعلی | رسانه ها: | اولی ، گاز ، آب |
---|---|---|---|
استاندارد: | API602 / BS5352 / GOST / JIS / DIN / ISO | فشار: | 150LB-800LB ، 1500LB ، 2500LB |
قدرت: | دستی ، پنوماتیک ، برقی ، برقی | دمای رسانه: | دمای متوسط ، دمای نرمال ، دمای بالا ، -65 درجه فارنهایت تا 450 درجه فارنهایت (-54 ℃ تا 232 ℃) |
اندازه: | 1/4 "-4" ، DN8-DN100 | ||
برجسته: | 2 اینچ فولاد ضد زنگ Globe Valve Dn50,فولاد ضد زنگ Globe Valve برای کنترل جریان 300 پوند,dn50 دریچه کره |

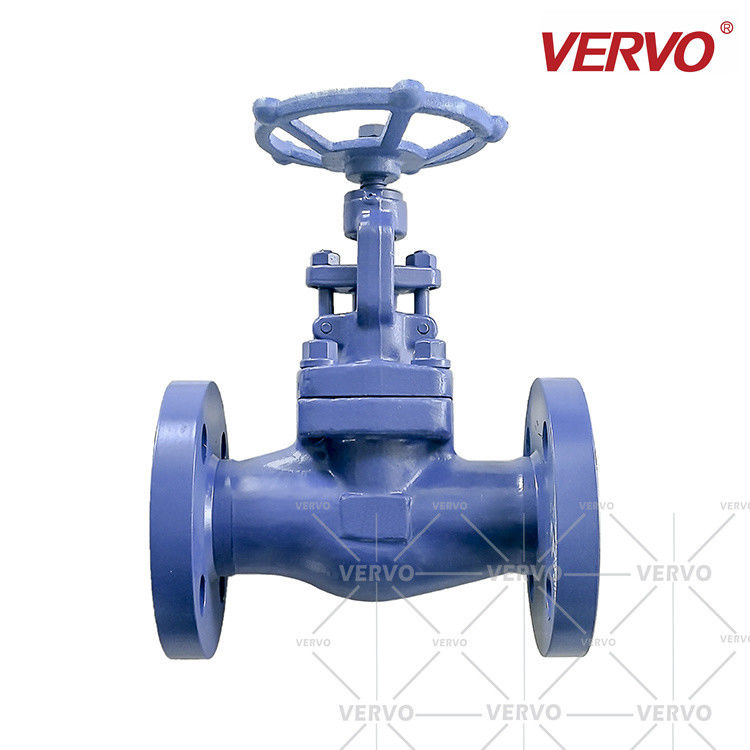

سوپاپ Globe برای کنترل جریان 2 اینچ Globe Valve Stainless Globe Valve F304 Dn50 300 Lb Stainless Globe Valve
VERVOشیرهای فولادی جعلی در الگوی مستقیم ، الگوی Y ، کاپوت پیچ دار و کاپوت جوش داده شده در طیف گسترده ای از کربن ، فولاد ضد زنگ ، فولاد ضد زنگ دوبلکس ، آلیاژ و سایر مواد خاص ارائه می شوند.شیرهای فولادی جعلی VERVO مطابق API 602 Design تولید می شوند.
گستره محصول
اندازه NPS 1/2 تا NPS 4
کلاس 800 تا کلاس 2500
مواد
موجود در جعلی (A105، A350 LF2، A182 F5، F11، F22، A182 F304 (L)، F316 (L)، F347، F321، F51)، Alloy 20، Monel، Inconel، Hastelloy
ویژگی های طراحی
SW ، NPT ، RF یا BW
خارج از پیچ و یوغ (OS&Y)
بوته پیچ دار ، کاپوت جوش داده شده یا کاپوت مهر و موم تحت فشار
استاندارد طراحی
طراحی و ساخت مطابق API 602 ، ASME B16.34
پایان اتصال مطابق ASME B16.11 (SW) ، ASME B1.20.1 (NPT) ، ASME B16.5 (RF ، RTJ)
آزمایش و بازرسی مطابق API 598
همچنین در هر NACE MR-0175 ، NACE MR-0103 ، ISO 15848 ، API 624 موجود است
CL150 ~ CL600 | Bolt Bonnet (BB) ، کاهش پورت (RP) ، پیچ خارج و یوغ (OS&Y) ، فلنج (RF/RTJ) |
|||||||
اندازه (NPS) |
RP | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
رو در رو | CL150 | ل (RF) |
108 | 117 | 127 | 140 | 165 | 203 |
CL300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
CL600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
قطر چرخ دستی | W | 100 | 100 | 125 | 160 | 160 | 180 | |
ارتفاع | ح | 170 | 172 | 207 | 228 | 270 | 320 | |
قطر بندر جریان | د | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
وزن (کیلوگرم) |
CL150 | بی بی | 4.1 | 4.8 | 7.1 | 10 | 12.7 | 21 |
CL300 | 4.8 | 6.7 | 10 | 14.5 | 18.3 | 25.2 | ||
CL600 | 5.4 | 7.4 | 11 | 16 | 19.2 | 28.8 | ||
CL900 ~ CL1500 | Bolt Bonnet (BB) ، کاهش پورت (RP) ، پیچ خارج و یوغ (OS&Y) ، فلنج (RF/RTJ) |
|||||||
اندازه (NPS) |
RP | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
رو در رو | CL900 | L (RF) | 216 | 229 | 254 | 279 | 305 | 368 |
CL1500 | ||||||||
قطر چرخ دستی | W | 100 | 100 | 125 | 160 | 160 | 180 | |
ارتفاع | ح | 170 | 172 | 207 | 228 | 270 | 320 | |
قطر بندر جریان | د | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
وزن (کیلوگرم) | CL900 | بی بی | 10.1 | 13 | 18.3 | 26 | 32.8 | 54 |
CL1500 |
سوپاپ 50 میلی متری گلوب ، شیر گلوب ساقه بلند ، شیر گوی فولادی ضد زنگ ، دریچه گلوب DN50 ، 300LBگلوب والوه ، 2 اینچGlobe Valve ، API602 Globe Valve ، Welded FlangeGlobe Valve ، API622 Packing ، API624 Globe Valve ، API598 Test ، Forge Steel Globe Valve ، Bolted Bonnet Globe Valve ، OS & Y Globe Valve ، A182 F304 Globe Valve
