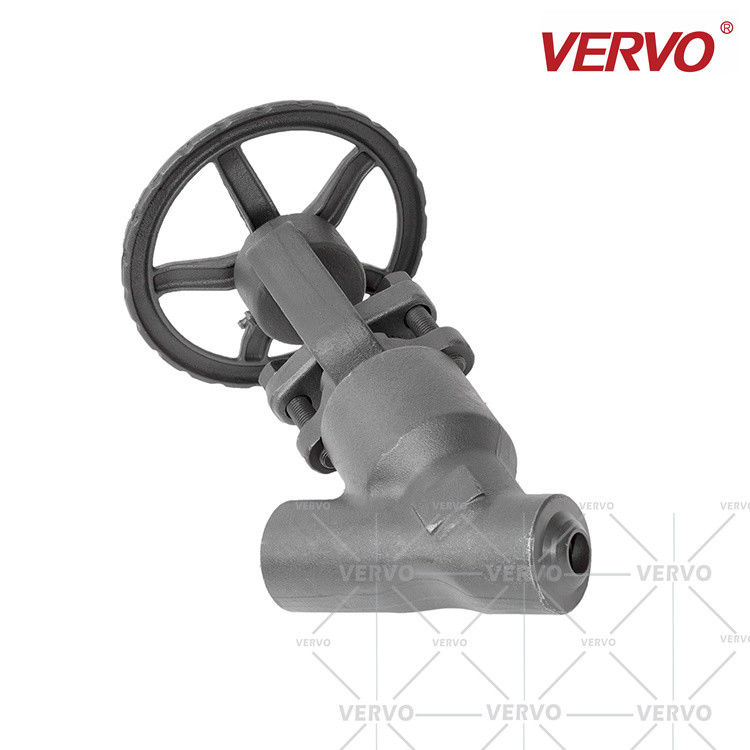

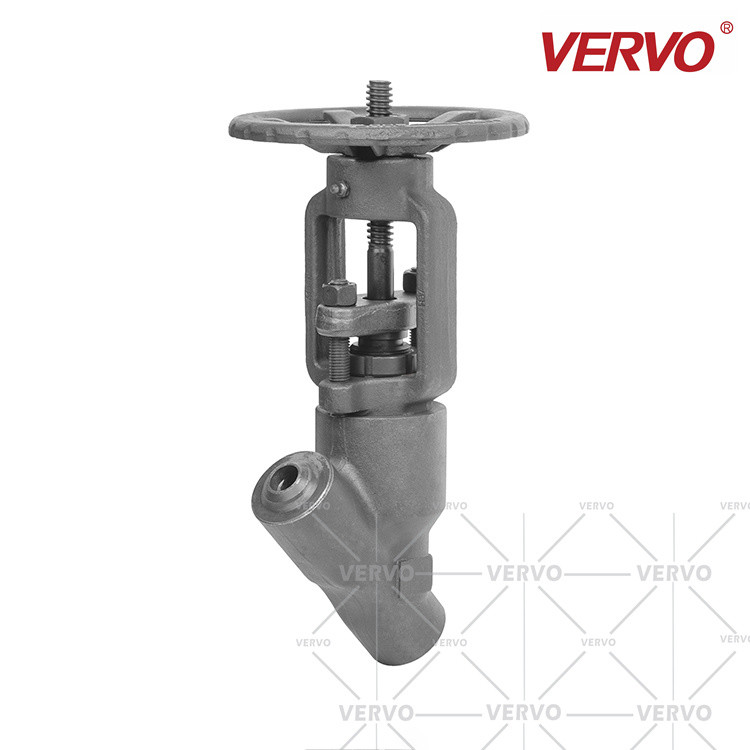

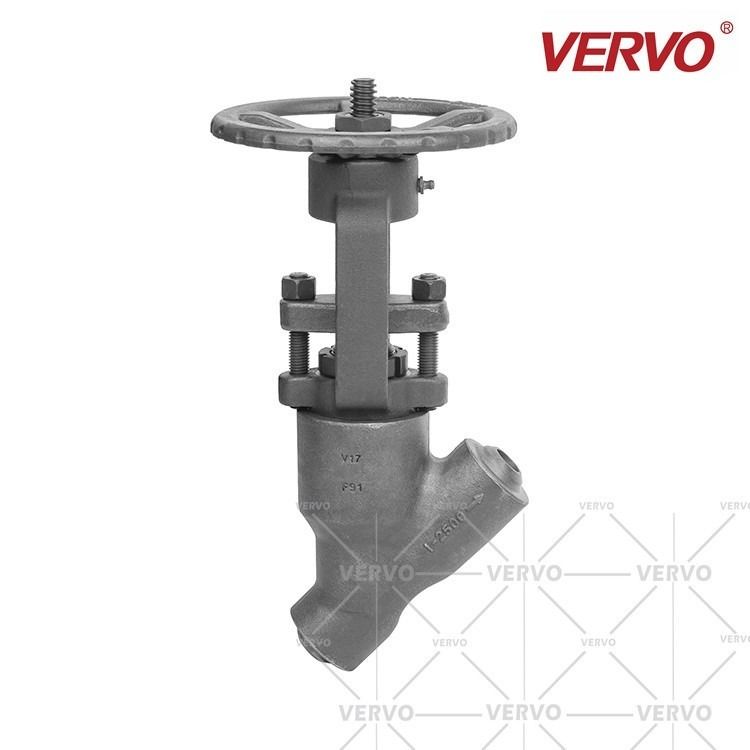

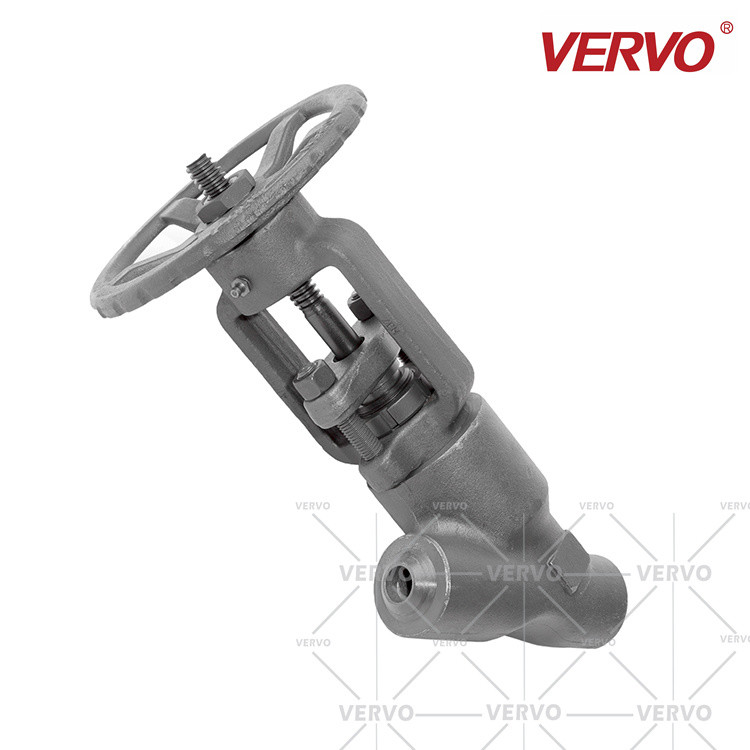

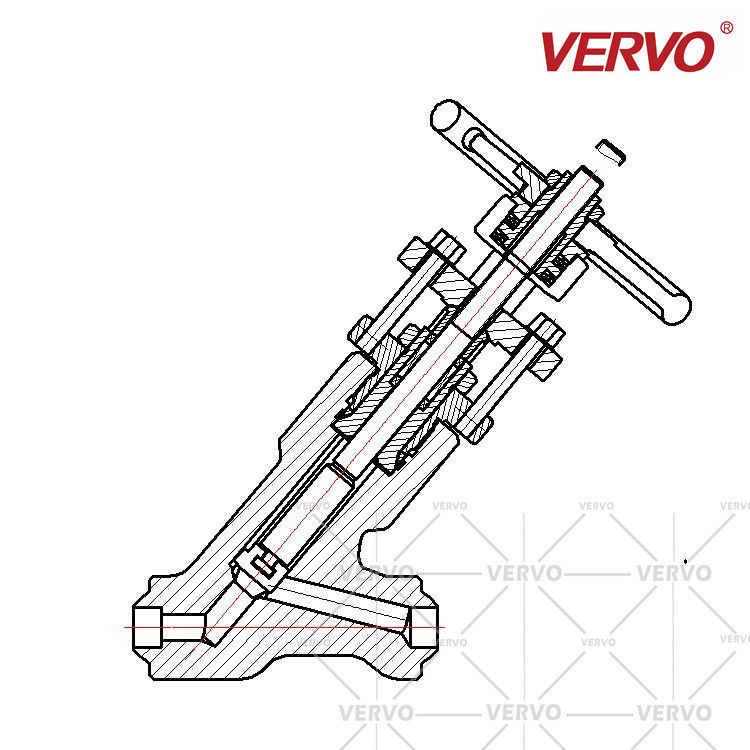

کتابچه راهنمای 1 اینچ DN25 Y الگوی Globe Valve Flow Direction Butt Weld Pressure Self Sealing

Globe Valve 1 Inch 2500LB دستی Globe Valve DN25 Y Pattern Globe Valve Pressure Self-Seal Globe Valve Butt Weld Weld

GLOBE "Y" شرح شیر سوپاپ

شیرهای VERVO Globe برای تنظیم جریان ، عملکرد مکرر ، افزایش مقاومت جریان یا خاموش شدن مثبت هنگام بسته شدن استفاده می شود.شیرآلات گلوب ، دریچه های بستنی هستند که در آنها قسمت بسته به طور مستقیم روی صندلی حرکت کرده و از صندلی خارج می شود.با این روش حرکت دیسک ، باز شدن صندلی به نسبت مستقیم سفر دیسک متفاوت است.این رابطه متناسب بین باز شدن دریچه و حرکت دیسک به طور ایده آل برای وظایف مربوط به تنظیم سرعت جریان مناسب است.شیرهای گلوب را می توان در هنگام خاموش کردن استفاده کرد ، بار صندلی را می توان با ظرفیت آب بندی بالا به طور مثبت کنترل کرد.تغییر جهت جریان سیال از طریق این دریچه ها باعث افزایش مقاومت و افت فشار می شود.بدنه کروی شکل الگوی مورب طوری طراحی شده است که مقاومت جریان سوپاپ را به حداقل برساند.این سوپاپ مقاومت کم جریان را در حین خاموش و روشن با استحکام نشیمنگاه های دریچه توپی ترکیب می کند.شیرهای گلوب در بسیاری از کاربردهای صنعتی از جمله صنعت نفت و گاز ، داروسازی ، تولید ، خودرو و دریایی استفاده می شود.شیرهای گلوب نیز برای خدماتی که نیاز به عملکرد مکرر و خاموش شدن مثبت دارند توصیه می شود.

گستره محصول

اندازه NPS 1/2 تا NPS 4

کلاس 800 تا کلاس 2500

مواد

موجود در جعلی (A105، A350 LF2، A182 F5، F11، F22، A182 F304 (L)، F316 (L)، F347، F321، F51)، Alloy 20، Monel، Inconel، Hastelloy

ویژگی های طراحی

SW ، NPT ، RF یا BW

خارج از پیچ و یوغ (OS&Y)

بوته پیچ دار ، کاپوت جوش داده شده یا کاپوت مهر و موم تحت فشار

استاندارد طراحی

طراحی و ساخت مطابق API 602 ، ASME B16.34

پایان اتصال مطابق ASME B16.11 (SW) ، ASME B1.20.1 (NPT) ، ASME B16.5 (RF ، RTJ)

آزمایش و بازرسی مطابق API 598

همچنین در هر NACE MR-0175 ، NACE MR-0103 ، ISO 15848 ، API 624 موجود است

CL800		بولت پیچ (BB)/ جوش جوش (WB) ، پورت کامل (FP) ، پیچ خارج و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (SW) ، جوش باسن (BW)
اندازه (NPS)	FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
رو در رو	ل	100	100	100	120	140	140	172
قطر چرخ دستی	W	100	125	160	160	160	180	200
ارتفاع	ح	180	180	188	280	280	295	350
قطر بندر جریان	د	10	13.5	17	22	28	34	42
وزن (کیلوگرم)	بی بی	3.8	4.6	4.6	9.3	14	14	19.6
	WB	3.7	4.5	4.5	9	13.5	13.5	19.1
CL900 ~ CL1500		بولت پیچ (BB)/ جوش جوش (WB) ، پورت کامل (FP) ، پیچ خارج و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (SW) ، جوش باسن (BW)
اندازه (NPS)	FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
رو در رو	ل	100	100	120	140	140	172	220
قطر چرخ دستی	W	125	160	160	160	180	200	200
ارتفاع	ح	180	188	280	280	295	350	365
قطر بندر جریان	د	10	13.5	17	22	28	34	42
وزن (کیلوگرم)	بی بی	4.6	4.6	9.3	14	14	19.6	38.6
	WB	4.5	4.5	9	13.5	13.5	19.1	38
CL2500	سرپوش جوشکاری (WB) ، پورت کامل (FP) ، خارج پیچ و یوغ (OS&Y) ، نخ (NPT) ، جوش سوکت (جنوب غربی) ، جوش باس (BW)
اندازه (NPS)	FP	3/8	1/2	3/4	1	1-1/4	1-1/2	2
رو در رو	ل		120	140	140	172	220	232
قطر چرخ دستی	W		160	160	180	200	200	250
ارتفاع	ح		280	280	295	350	365	400
قطر بندر جریان	د		17	22	28	34	42	55
وزن (کیلوگرم)	WB		9.3	14	14	19.6	38.6	53.5
